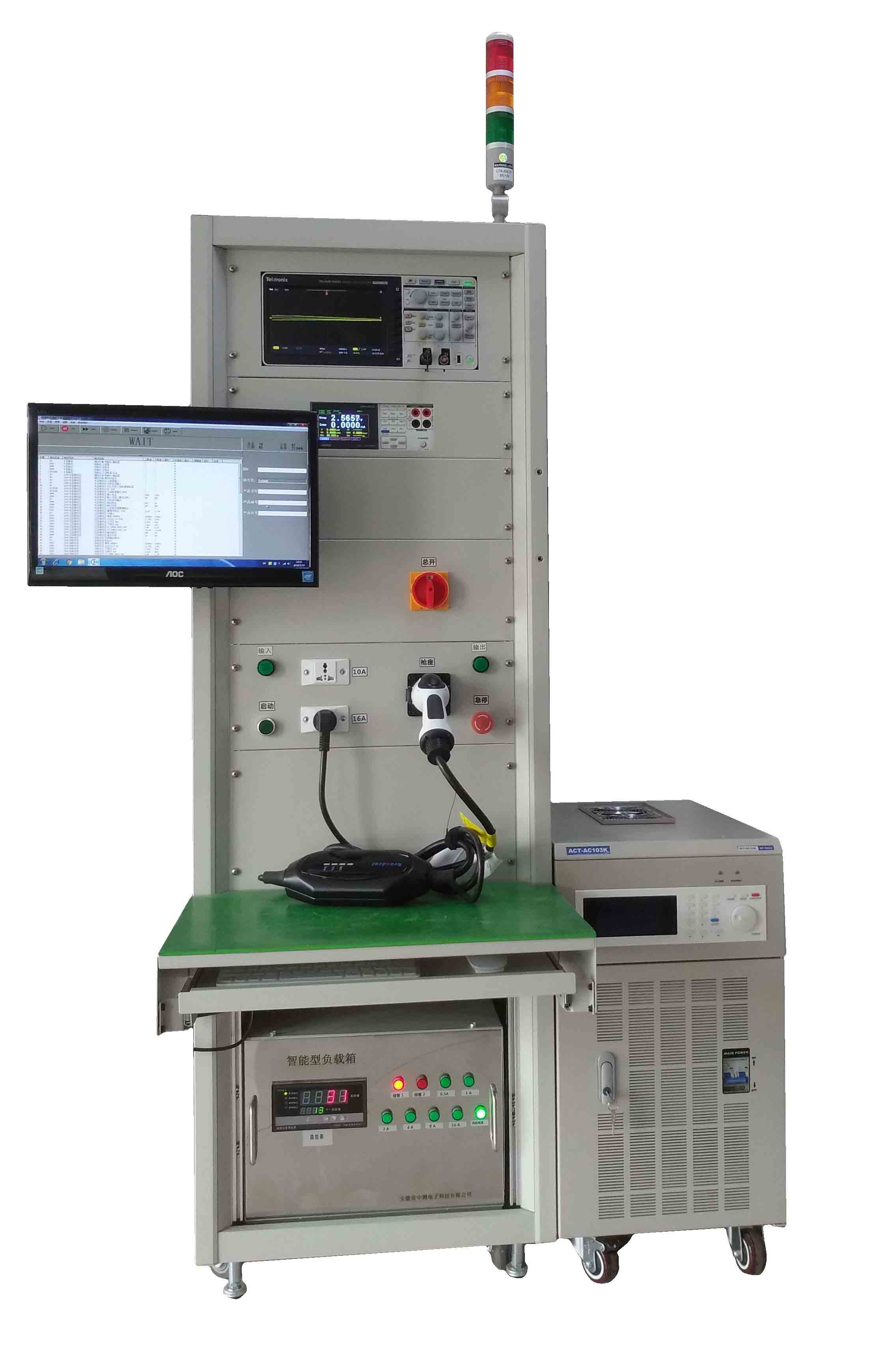

無無線充電自動測試系統集工業電腦、測試工裝、直流電源、電子負載功能于一體,主要用于無線充發射器各項參數測試,兼容三星無線充和Qi標準,最大支持15W。支持自動測試,支持數據導出,能顯示轉換效率。既適用于研發調試,也方便
(1)設備特點
Ø 主要功能:無線充電器電壓/電流/效率等項目測試、老化測試
Ø 測試距離:2-10mm(可定制)
Ø 充電功率:15W/10W/7.5W/5W(可任意切換)
Ø 適用產品:所有符合QI等標準的無線充電設備,包括華為、小米、蘋果等手機及車載無線充設備。
(2)設備特點
Ø 19寸高清液晶觸摸屏工業電腦,上位機操作界面;
Ø 可給無線充發射器供電,兼容QC、PD協議;
Ø 可測試無線充接收器的電壓、電流和功率參數;
Ø 搭載的無線充接收器兼容三星無線充和Qi標準;
Ø 支持5W、7.5W、10W、15W功率測試;
Ø 自動模式,可一鍵測試1/2/3/4個產品或更多項功能;
Ø 可測試無線充發射器的轉換效率,靜態功耗;
Ø 可選擇各通道獨立或同時啟動,可循環測試;
Ø 上位機應用軟件支持掃描打印功能;
Ø 測試數據可追溯查詢;
二、測試項目
Ø 空載狀態發射端輸入電壓
Ø 空載狀態發射端輸入電流
Ø 空載狀態發射端輸入功率
Ø 空載狀態接收端輸出電壓
Ø 空載狀態接收端輸出電流
Ø 空載狀態接收端輸出功率
Ø 靜態功耗檢測
Ø 帶載狀態發射端輸入電壓
Ø 帶載狀態發射端輸入電流
Ø 帶載狀態發射端輸入功率
Ø 帶載狀態接收端輸出電壓
Ø 帶載狀態接收端輸出電流
Ø 帶載狀態接收端輸出功率
Ø 充電效率檢測
Ø 啟動測試
Ø 待機測試
Ø 正常充電測試
Ø 滿電狀態測試
Ø 充電區域效率
Ø FOD異物檢測
Ø 極性反接測試
Ø 輸入過壓測試
Ø 輸入欠壓測試
Ø 輸出過流測試
Ø 輸出短路測試
Ø LED狀態測試
三、技術規格
序號
|
名稱
|
規格
|
備注
|
1
|
工業電腦
|
19寸觸控一體機(WIN7 2G/128G)
包含無線鍵盤+鼠標 USB無線網卡
|
|
2
|
測試軟件
|
中測(自主研發),軟件含加密狗
|
|
3
|
可編程直流電源
|
|
|
4
|
可編程直流電子負載主機
|
|
|
5
|
可編程直流電子負載
|
|
|
6
|
測試工裝
|
含接收線圈+測試電路板
|
|
7
|
標準集成機柜
|
32U
|
|
8
|
供電電源
|
單相,AC220V,50hz/60Hz
|
|
9
|
環境溫度
|
0℃~40℃,海拔<1000M
|
|
10
|
空氣濕度
|
<85%
|
|
11
|
打印機
|
打印條形碼和二維碼、LOGO等
|
|
12
|
設備重量
|
150Kg
|
|
13
|
外形尺寸
|
1600mm × 600mm × 600mm
|
|
四、測試效率
單件產品測試一般約為20秒內(具體根據實際產品而定)。
五、售后服務
1 該測試系統屬于定制化測試系統,生產商應確保系統可靠穩定運行,出廠前生產商應在廠內調試檢;
2 安裝操作等嚴格參照相關行業的國家國際技術規則規范和標準;
3 期間如有任何質量問題,供應商應有工程師24小時內到達現場,并在72小時內解決問題。質保期外如有質量問題,雙方協商解決;
4 免費提供設備操作、日常檢修、測試程序編輯等培訓;
5 充電樁產品執行標準若有更新,相關設計的測試要求變化,免費提供免費測試程序軟件升級和調整;
5.6 設備整體非人為損壞保固1年。
用于產線批量出廠檢測。
