特點說明
■ 機臺提供4.3英寸液晶顯示屏,視覺更加清晰
■ 系統提供50 Hz-200 kHz,一共有37頻率點
■ 系統提供兩種信號源輸出阻抗為30 Ω, 100 Ω
■ 系統內建比較器, 提供十檔分選及計數功能
■ 內部100組設定檔,可接U盤擴展多組測試檔
■ 系統可通過USB HOST來實現儀器軟體版本的升級服務
■ 系統提供U盤拷貝功能保存資料更方便
■ 標配RS232C、HANDLER、USB HOST,選購GPIB
測試項目
| Z|, |Y|, C, L, X,
B, R, G, D, Q, θ
測量範圍
|
|Z|, R, X
|
0.01m Ω — 99.999 MΩ
|
|Y|, G, B
|
0.0001µS — 99.999 S
|
C
|
0.0001 pF — 9.9999
F
|
L
|
0.0001 µH — 999.99
H
|
D
|
0.0001 — 9.9999
|
Q
|
0.0001 — 99999
|
Θ
|
-179.99º — 179.99 º
|
一般規格
工作溫度、濕度
|
0°C-40°C, £90%RH
|
電源要求
|
電壓
|
110V ±10%
或 220 ±10%
|
頻率
|
47.5Hz-63Hz
|
功耗
|
≤ 30VA
|
體積(W×H×D)
|
|
重量
|
約2.5kg
|
綜合資訊
|
測試頻率
|
50、60、80、100、120、150、200、250、300、400、500、600、800、1K、1.2K、1.5K、2K、2.5K、3K、4K、5K、6K、8K、10K、12K、15K、20K、25K、30K、40K、50K、60K、80K、100K、120K、150K、200K(Hz) ,37個頻點
|
基本準確度
|
0.1%
|
測量等效電路
|
串聯, 並聯
|
比較器
|
絕對值偏差, 百分比偏差
|
測量方式
|
自動, 保持, 手動選擇
|
觸發方式
|
內部, 手動, 外部, 總線
|
測量速度(≥1kHz)
|
快速: 最快40次/秒, 中速: 11次/秒, 慢速: 3次/秒
|
平均次數
|
1—255
|
延時時間
|
0—60s, 以1ms步進
|
校準功能
|
開路 / 短路 / 負載
|
測試端配置
|
五端
|
顯示方式
|
Δ,Δ%,V/I(電壓/電流可監視)
|
顯示器
|
5位解析度,4.3英寸LCD顯示器
|
測試信號
|
測試信號頻率
|
50 Hz-100 kHz
|
輸出阻抗
|
30 Ω, 100 Ω可選擇
|
測試信號電平
|
正常:0.1V、0.3V、1V準確度:10%
|
記憶體
|
100組內部儀器設定供存儲/調用,外部500組
|
介面
|
標配RS232C、HANDLER、USB HOST,可選購GPIB
|
|
|
|
訂購資訊

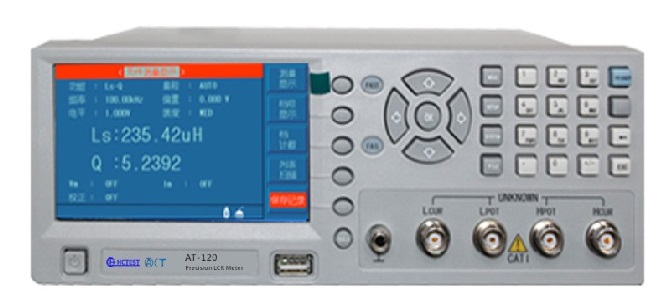

AT-120 高精密LCR測試分析儀
配件選購
AT26001A 四端測試夾具
AT26004-1 四端開爾文測試夾
AT26010A 鍍金短路片 / 短路板
AT26009B SMD 測試鉗
AT26008A SMD 測試盒
AT10201 資料采集軟件
|
