性能特點
■ 7英寸16: 9 TFT LCD顯示屏,視覺更加清晰
■ 20Hz—300kHz測試頻率, 解析度10 mHz
■ 0.05%的基本測量準確度,測試速度快(75次/秒)
■ 測試電壓或電流的自動電平控制ALC功能
■ 系統提供信號源輸出阻抗30 Ω, 100 Ω, 10 /100,
10 /CC
■ 系統內建比較器, 提供十檔分選及計數功能
■ 內部100組設定檔保存或調用,U盤500組測試檔保存
■ 可選±10V(±100mA)及1 A內部直流偏置源
■ 系統可通過USB HOST來實現儀器軟體版本的升級服務
■ 系統提供U盤拷貝功能保存資料更方便
■ 標配RS232C、HANDLER、USB HOST,可選GPIB、LAN
測試項目
圈數比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻,
直流電阻, 平衡, 引腳短路; LED測試
測量範圍
|
|Z|, R, X
|
0.01m Ω — 99.9999
MΩ
|
DCR
|
0.01 mΩ — 99.9999
MΩ
|
圈數比顯示範圍
|
1:0.001-1000:1
|
|Y|, G, B
|
0.00001µS — 99.9999
S
|
C
|
0.00001 pF — 9.9999
F
|
L
|
0.00001 µH —
9999.99 H
|
D
|
0.00001 — 9.9999
|
Q
|
0.00001 — 9999.9
|
Θ
|
-179.999º — 179.999
º
|
一般規格
工作溫度、濕度
|
0°C-40°C, £90%RH
|
電源要求
|
電壓
|
110V ±10%
或 220 ±10%
|
頻率
|
47.5Hz-63Hz
|
頻率
|
47.5Hz-63Hz
|
功耗
|
≤ 80VA
|
體積(W×H×D)
|
398mm×129mm×370mm
|
重量
|
約9kg
|
綜合資訊
|
測試頻率
|
20 Hz-300 kHz ,10mHz解析度
|
基本測量準確度
|
LCRZ
|
0.05%
|
DCR、圈數比
|
0.05%
|
測量等效電路
|
串聯, 並聯
|
比較器
|
絕對值偏差, 百分比偏差
|
量程方式
|
自動, 保持, 手動選擇
|
觸發方式
|
內部, 手動, 外部, 匯流排
|
測量速度(≥1kHz)
|
快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
|
平均次數
|
1—255
|
延時時間
|
0—60s, 以1ms步進
|
校準功能
|
開路 / 短路 / 負載
|
測試端配置
|
五端
|
顯示方式
|
Δ,Δ%,V/I(被測電壓/電流監視)
|
測試信號
|
測試信號頻率
|
20 Hz-200 kHz,最小解析度10mHz
|
輸出阻抗
|
30 Ω, 100 Ω, 10
/100, 10 /CC可選擇
|
測試信號電平
|
正常:5 mV-2 V 準確度:10%,1 mV步進
恒電平:10 mV-1 V 準確度:5%,1 mV步進
|
直流偏置源
|
內部
|
0V,1.5V,2V,準確度:1%
|
選配
|
AT6802A:0-10V的直流偏置電壓、0-100mA的直流偏置電流
|
AT6802B:0-1A直流偏置電流
|
記憶體
|
100組內部存儲,U盤無限擴展
|
介面
|
RS-232C, HANDLER, GPIB (選件) USB介面
|
訂購資訊

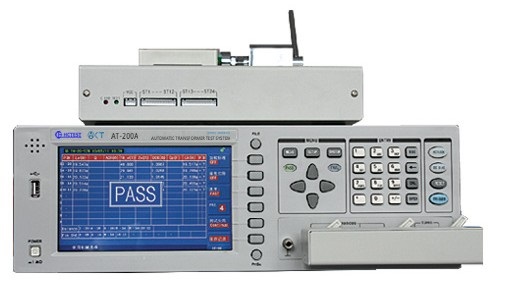

AT-200
自動變壓器測試系統
AT-200-24P 自動變壓器測試系統
AT-200-48P 自動變壓器測試系統
AT-200-50P 自動變壓器測試系統
AT6801X/24/48/50 掃描測試盒
儀器配件
AT26011B 四端開爾文測試電纜
AT26004B 二端測試電纜
AT26016 SCAN描掃線
AT6801-01 腳踏啟動開關
|
