| 特點說明
■ 7英寸16: 9 TFT LCD顯示屏，解析度800×480 RGB
■ 0.05%的基本測量準確度，測試速度快(75次/秒)
■ 20Hz—500KHz測試頻率, 解析度10 mHz
■ 測試電壓或電流的自動電平提供控制ALC功能
■ 提供頻率響應曲線繪圖分析功能
■ 30 Ω, 100 Ω, 10 /100, 10 /CC四種不同信號源輸出阻抗
■ 系統內建比較器, 提供十檔分選及計數功能
■ 10點列資料表掃描功能,
■ 內部100組檔保存或調用，U盤500組測試檔保存
■ 0V, 1.5V及 2V內部直流偏置電壓
■ 可選±10V（±100mA）及1 A內部直流偏置源
■ 系統可通過USB HOST來實現儀器軟體版本的升級服務
■ 系統提供U盤拷貝功能保存資料更方便
測試項目
| Z|, |Y|, C, L, X,
B, R, G, D, Q, θ,DCR
| 測量範圍
|
| |Z|, R, X
|
0.01mΩ — 99.9999 MΩ
|
| DCR
|
0.01 mΩ — 99.9999
MΩ
|
| |Y|, G, B
|
0.00001µS —
99.9999S
|
| C
|
0.00001pF — 9.9999F
|
| L
|
0.00001µH —
9999.99H
|
| D
|
0.00001 — 9.9999
|
| Q
|
0.00001 — 9999.9
|
| θ (DEG)
|
-179.999º —
179.999º
|
一般規格
| 工作溫度、濕度
|
0°C－40°C, £90%RH
|
|
| 電源要求
|
電壓
|
110V ±10%
或 220 ±10%
|
|
| 頻率
|
47.5Hz－63Hz
|
|
| 功耗
|
≤ 80VA
|
|
| 體積(W×H×D)
|
398mm×129mm×370mm
|
|
| 重量
|
約9kg
|
|
|
綜合資訊
|
|
測試頻率
|
20 Hz－500KHz，10mHz解析度
|
|
基本測量準確度
|
0.05%
|
|
等效電路
|
串聯, 並聯
|
|
數學功能
|
絕對值偏差, 百分比偏差
|
|
量程方式
|
自動, 保持, 手動選擇
|
|
觸發方式
|
內部, 手動, 外部, 匯流排
|
|
測量速度（≥1kHz）
|
快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
|
|
平均次數
|
1—255
|
|
延時時間
|
0—60s, 以1ms步進
|
|
校準功能
|
開路 / 短路 / 負載
|
|
測試端配置
|
五端
|
|
列資料表掃描
|
10點列資料表掃描功能
|
|
顯示方式
|
Δ，Δ%，V/I（被測電壓/電流監視）
|
|
測試信號
|
|
輸出阻抗
|
30 Ω, 100 Ω, 10 /100, 10 /CC可選擇
|
|
測試信號電平
|
正常：5 mV－2V 準確度：10%，1 mV步進
恒電平：10 mV－1 V 準確度：5%，1 mV步進
|
|
直流偏置源
|
內部
|
0V，1.5V，2V，準確度：1%
|
|
選配
|
AT6802A：±10V（±100mA）直流偏置電流
|
|
AT6802B：0-1A直流偏置電流
|
|
其他
|
|
比較器功能
|
十檔：（九檔合格，一檔不合格），另有AUX檔
|
|
記憶體
|
10組內部?jī)x器設定供存儲/調用
|
|
介面
|
標配RS232C、HANDLER、USB HOST，耳機介面，可選GPIB、LAN介面
|
|
|
|
|
|
|
|
訂購資訊

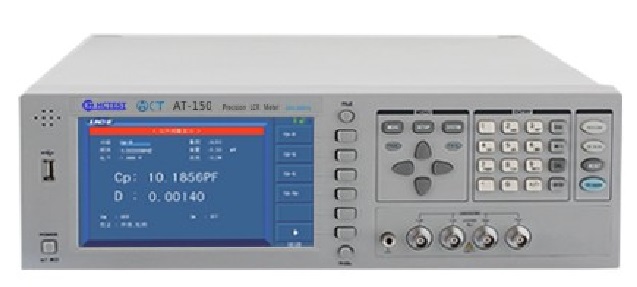

AT-150 高精密高頻LCR測試分析儀
配件選購
AT26010 鍍金短路板
AT26011B 四端開爾文測試電纜
AT26005B 四端測試夾具
|
