特點說明
機臺提供四線測量法
提供320*240 LED 顯示屏
最高交流1000V , 直流1500V電壓
機臺提供治具插拔次數管控
機臺提供中文語聲報警
單邊測試可以點測導通電阻
電容最大可測試1000uF
機臺可以選購電腦連線軟件
測試功能
測試項目
符號
範 圍
斷/短路
os
200Ω ~ 50KΩ
導通阻抗
Cond.
10mΩ ~ 50Ω
電阻
R
0.1Ω ~ 1MΩ
電容
C
10pF ~ 1000uF
電容極性
±
二極體
D
0 ~ 10V
絕緣電阻
Is.
1MΩ ~ 1000MΩ
交流耐壓
IL
0.01mA ~ 5mA
電弧
Arc
0 ~ 8 ( 0 , 關)
瞬間導通阻抗
Int.cond.
瞬間斷短路
Int.os
200Ω-50KΩ
高速瞬斷
Int.open
0.4 uS
測試訊息
輸出信號 5 Vdc , 20mA max
直流高壓 5-1500V
交流耐壓 50-1000V (50V 解析)
測試方式
一般 / 單邊 / 點測 / 循序
額定電壓分析 額定電流分析 ( L 機型選配)
信號接口
Handler / Rs232 / Print / USB
測量及掃描方式
串聯/并聯
短路啟動測試
判定方式
良品和不良品 (led) . 揚聲器
鎖定模式
標準鎖定 / 密碼鎖定
觸發模式
自動 / 手動 / 連續 / 外部
記憶裝置
1024KB
綜合訊息
電源 220V ±10% 60Hz (選購 110V 50Hz)
消耗功率: ≤100W
溫度 : -10℃ ~ 35℃ 濕度: RH≤ 75%
尺寸 : 425*190*350 (64p or 128P) / 425*240*350 (256P)
重量 : 13KG(64p) / 14KG(128p) / 18KG(256p)
顯示屏: 320*240 Led
訂購資訊

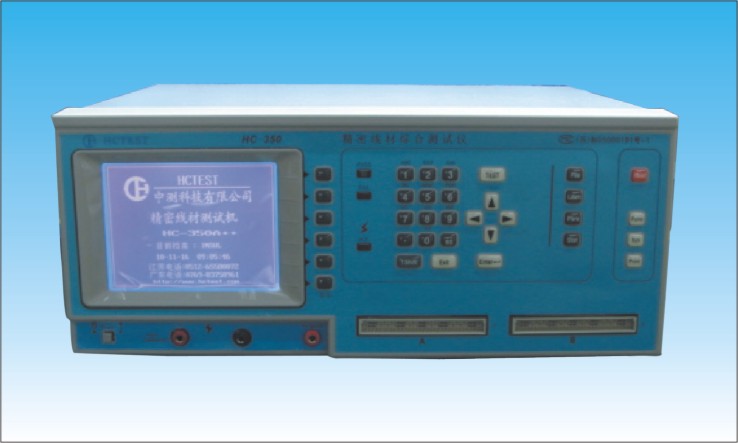

HC-6350H 精密四線式線材測試分析儀
/ L 元件參數選購
/ U USB 選購
/64 /128 /256 / 512 測試點數選購
配件選購
FX-1032 專用牛角治具板32Pin(2*16*2.54) FX-1025 輸出 25pin DSB (Female)
FX-1064 專用牛角治具板64pin(2*32*2.54) FX-1026 輸出 25pin DSB (Male)
FX-1080 防呆報警鎖定裝置 FX-1090 氣動打點裝置
